1.概述

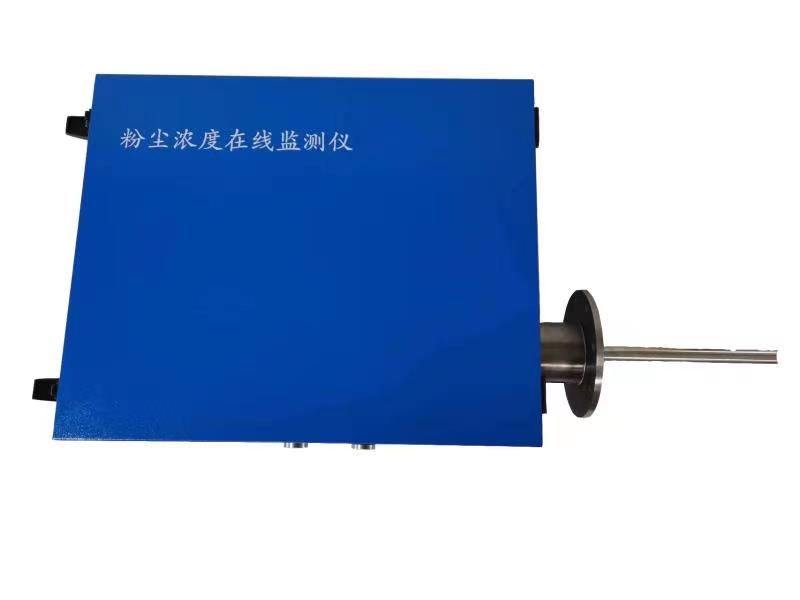

粉塵濃度在線監測儀（以下簡稱“控制系統”）是針對煙道含濕量較大、煙塵含量低的工況研發生產的一款jiance系統，本儀器采用650nm±10波長，3mW紅外激光前向散射原理對被照射的顆粒物粒子按特定的算法和一定的取樣方法折算出粒子濃度。本儀器利用皮托管的方法測量煙道中的流速，然后控制zhoxin以該速度進行采樣，樣本經過加熱系統對樣氣中的水汽進行熱干后將樣氣送入濃度jiance系統進行測量分析，zui后將測量完的樣氣從排污口排除，進而完成濃度測量。

2.構成

控制系統主要由以下6個部分組成：

流速測量及采樣口；                     樣氣加熱系統；

等速采樣及控制zhoxin；              濃度測量系統；

射流比例單元；                            顯示cao作單元；

圖1  系統組成框圖

3.主要特點

采用激光前散射法jiance粉塵濃度，jiance下限低；

全程高溫伴熱，將水汽加熱成氣態，防止粉塵遇水結塊堵塞氣路，適于高濕場合；

靜壓平衡等速采樣，符合煙塵采樣技術條件（HJ/T48-1999）；

支持自動定時反吹，清洗流路，避免粉塵堵塞；

支持自動調零和現場手動量程校準；

伴熱氣路使用卡箍連接，拆卸簡單，方便清理和維護；

模塊化設計，可單獨更換測量單元、顯示單元；

運行可靠，靈敏度高，不受震動影響，無粉塵沾染，可靠性高；

無消耗品，運行成本低、維護周期長；

設計智能化，集成的取樣、測量、顯示單元，可接入監控系統實現早期預警

4.技術指標：

工作原理激光前向散射

測定對象工業廢氣顆粒物，煙塵

機箱尺寸250ｘ140ｘ200 mm

探桿尺寸700～1500mm 可選

激光波長650±20 nm

零點漂移≤±2%F.S./24H

滿點漂移≤±2%F.S./24H

示值誤差≤±15%

適用環境0℃～300℃

供電AC 220V

工作溫度-20℃～+50℃

模擬量輸出4～20mA

數字量輸出RS-485
